产品描述

标称工作波长:850nm、1310nm、1550nm
包头迷你ODF箱厂
ODF单元箱、ODF箱、ODF子框、19英寸ODF箱、ODF配线箱、光纤配线单元

型号: 12芯、24芯、36芯、48芯、72芯、96芯、144芯

材质:冷轧板、不锈钢

安装方式:19英寸

使用区:移动 联通 铁通 电信 FTTH FTTB FTTX FTTP

宁波品悦通信设备有限公司专业为电信、移动、联通、铁通、广电供应配套产品,

ODF箱、12芯ODF箱、24芯ODF箱、36芯ODF箱、48芯ODF箱、60芯ODF箱、72芯ODF箱、96芯ODF箱、144芯ODF箱、

ODF光纤配线架光纤熔接配线理线管理于一体的配线设备。英文叫Optical Distribution Frame,简称ODF配线架,也叫ODF单元箱和ODF配线箱。ODF光纤配线架是用于光纤通信系统中局端主干光缆的成端和分配,可方便地实现光纤线路的连接、分配和调度。主要规格有12芯ODF_24芯ODF_36芯ODF_48芯ODF_72芯ODF_96芯ODF_144芯ODF_288芯ODF等。

ODF光纤配线架专为光纤通信机房设计的光纤配线设备,具有光缆固定和保护功能光缆终接功能、调线功能、光缆纤芯和尾纤保护功能。既可单独装配成ODF架,也可与ODF数字配线单元、ODF音频配线单元同装在一个机柜/架内。构成综合的ODF光纤配线架。该设备配置灵活、安装使用简单、容易维护、便于管理、是光纤通信光缆网络终端,或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。

ODF光纤配线架性能:
◇ 采用封闭结构,可防尘、防鼠;
◇ 模块化设计,可上下进缆,接地固定可靠;
◇ 机架采用优质钢板,整体静电喷塑,美观大方耐用;
◇ 机架顶部、底部均开有进缆孔。光缆固定、开剥装置可灵活安装,既可满足上走缆方式要求,又可满足下走缆方式要求;
◇ 机架外型美观,结构紧凑,容量大,密度高,适用于带状光缆和普通光缆;
◇ 合理的绕线走线结构,使走线非常清晰简洁,路线非常方便;
◇ 单元体门板可翻转拆卸,以及整个面板正面可以90度摇开,方便光纤的安装维护;
◇ 安装好的适配器倾斜角为40度,避免弧光直射入眼,同时可以保证光纤曲率半径不小于40mm;
◇ 机架具备安全可靠的接地保护装置。

ODF光纤配线架技术指标:
◇ 符合TIA/EIA、ANSI、GB/T3047.2标准
◇ 机架高压防护接地装置与机架间绝缘电阻≥2*104MΩ/500V(DC)
◇ 机架高压防护接地装置与机架间耐电压≥3000V(DC),1min不击穿、无飞弧。
    ODF光纤配线架工作环境:
◇ 工作温度:-5℃~ 40℃
◇ 相对湿度:≤85%( 30℃)
◇ 大气压力:70~106Kpa
包头迷你ODF箱厂
ODF光纤配线箱专为光纤通信机房设计的光纤配线设备,具有光缆固定和保护功能光缆终接功能、调线功能、光缆纤芯和尾纤保护功能。既可单独装配成ODF架,也可与ODF数字配线单元、ODF音频配线单元同装在一个机柜/架内。构成综合的ODF光纤配线架。该设备配置灵活、安装使用简单、容易维护、便于管理、是光纤通信光缆网络终端,或中继点实现排纤、跳纤光缆熔接及接入必不可少的设备。

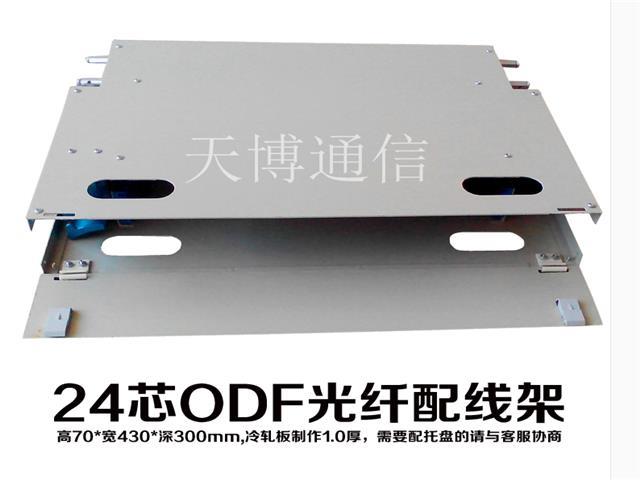

24芯ODF单元箱、12芯ODF箱、19英寸ODF箱新款介绍1、材质:壳体采用厚度1.5mm冷轧板制成,环氧静电喷塑,外形美观,使用方便;所有的塑料部件采用的材料具有防腐性能,金属部件采用静电喷塑处理,以增加其防腐蚀性能;材料的物理化学性稳定。
并且材料之间有良好的相容性;全部材料无毒、无腐蚀,对人体健康和其它设备。
2、箱体颜色:灰色
3、规格:19寸标准安装ODF单元箱
4、机械性能:塑料件燃烧性能符合GB51697-85的规定;光缆光纤穿过金属板孔时装有保护套,纤芯、尾纤的曲率半径大于37.5mm;光缆进入机箱,曲率半径大于光缆直径的15倍。
5、安装方式:既可装入配线架机柜,也可壁挂安装。
6、应用范围:适用于光纤到小区、光纤到大楼、远端模块局及无线基站的中小配线系统
备注:如需特殊规格可根据客户要求定做。
产品分类ODF光纤配线架主要分为12芯、24芯、36芯、48芯、72芯、96芯、144芯
产品结构ODF单元箱由外壳、支撑架、集纤盘、固定装置及光纤接头保护组成:
外壳:外壳方便开启,便于安装。
支撑架:内部结构的主体,用于内部结构的支撑;
集纤盘:用于有顺序地存放光纤接头(及其保护件)和余留光纤,可余留光纤的长度不小于1.6m,余留光纤盘放的曲率半径不小于32mm。并有为重新接续提供容易识别纤号的标记和方便操作的空间;
固定装置:用于光缆护套固定、光缆加强构件固定和配线尾纤固定。
包头迷你ODF箱厂
光纤配线架(ODF)用于光纤通信系统中局端主干光缆的成端和分配,可方便地实现光纤线路的连接、分配和调度。随着网络集成程度越来越高,出现了集ODF、DDF、电源分配单元于一体的光数混合配线架,适用于光纤到小区、光纤到大楼、远端模块局及无线的中小型配线系统。

 产品特点:

●模块化:部件均采用模块化设计,可以通过模块的灵活搭配来实现不同的功能组合,使不同型号产品的组件具有通用性和互换性;

●系统化:拥有满足室内、室外各种环境要求的、不同容量的产品,并配有全系列高品质的光器件产品,并能提供系统的解决方案;

●人性化:强调人性化操作、管理等,全正面化操作,对工程施工有深厚的理解,对细节的处理一直坚持精益求精;

●标准化:严格遵循行业相关各种标准,并且积极参与行业的各种技术规范的修订;

●专业化:专业技术人员和生产、检测设备保障产品性能优越性和可靠性;

依据标准:

●YD/T778-2006《光纤配线架》

使用条件:

●工作温度:-10℃~ 40℃

●贮存温度:-25℃~ 55℃

●相对温度:≤85%( 30℃)

●大气压力:70kPa~106kPa

适用性指标:

●标称工作波长:850nm、1310nm、1550nm;

●光纤活动连接器:符合GB12507及相关标准的规定;

●光纤光缆符合GB/T11818和GB/T7424的规定。
